MegaD-9I7O-R

Краткая информация и технические характеристики исполнительного модуля MegaD-9I7O-R для контроллеров MegaD-2561.

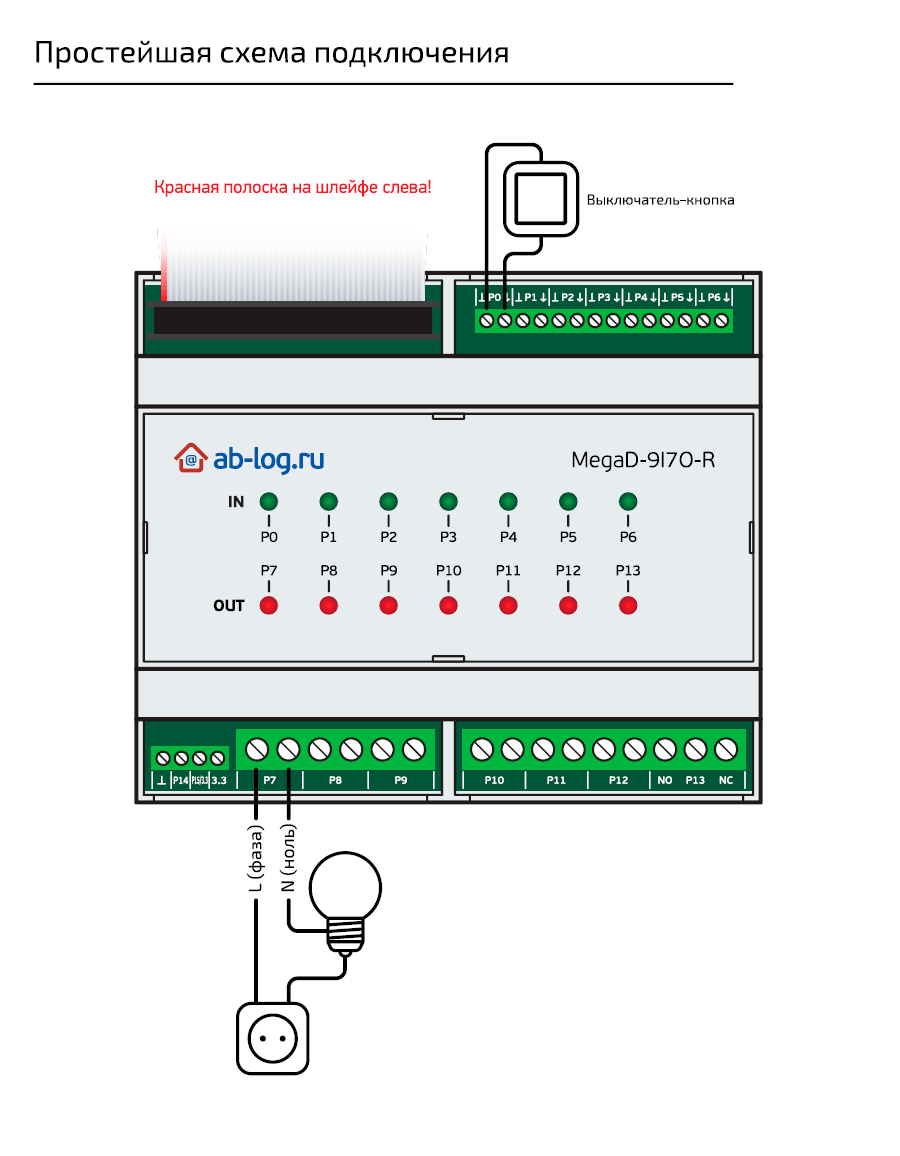

Данный модуль подключается шлейфом к любому из двух 34-пиновых разъемов контроллера (XP1, XP2).
Модуль не предназначен для подключения к контроллеру MegaD-2561-31I15O в исполнении Моноблок.

Основное отличие от MegaD-8I7O-R - наличие дополнительного цифрового порта, который доступен в контроллерах MegaD-2561 V4 и MegaD-32H. В контроллерах MegaD-2561 V3 на этой клемме напряжение 3.3В.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.

Тип модуля	стандартный для разъемов XP1, XP2
Питание	по шлейфу от контроллера

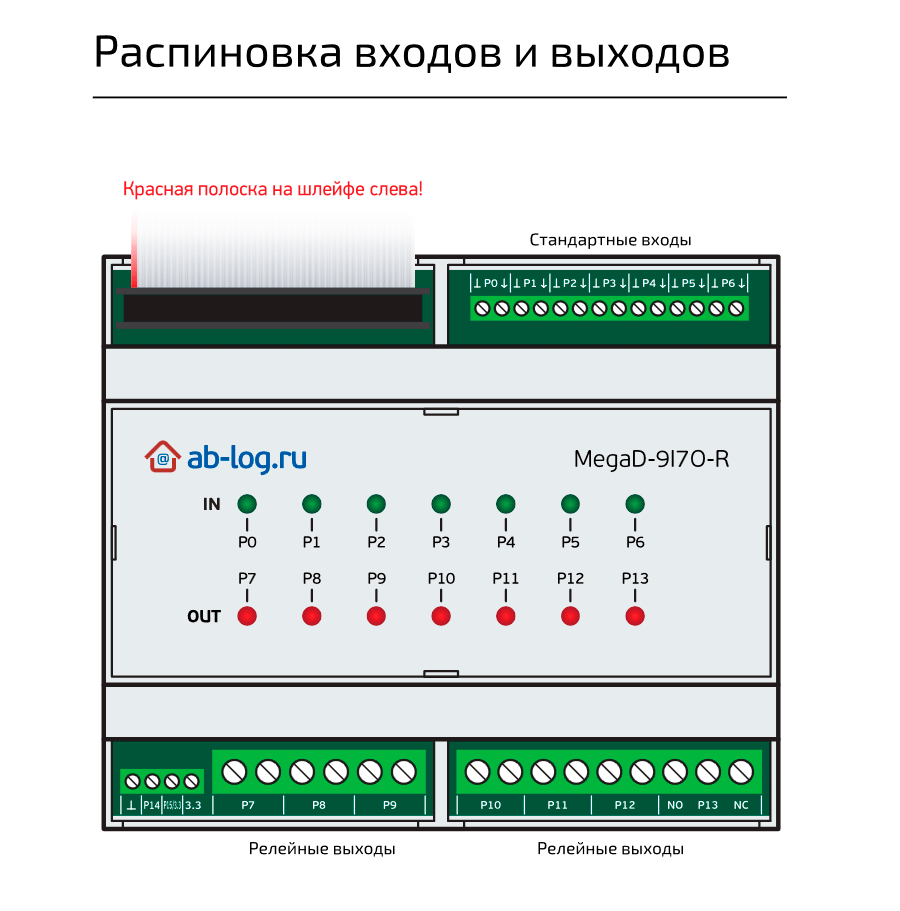

Количество входов (выключатели, датчики с выходом "открытый коллектор")	7 (P0-P6)
Количество релейных выходов	7 (P7-P13)
Количество цифровых портов	1/2* (P14, P15)
Максимальный коммутируемый ток (мощность) на порт для активной/резистивной нагрузки	AC: 230В - 10A (~2300 Вт) DC: 30В/110В/220В - 10А/0.3А/0.12А
Максимальное коммутируемое напряжение	250В
Количество выходов с переключающей группой контактов (NO, NC)	1 (P13)
Максимальный потребляемый ток модуля	310мА
Максимальное сечение провода	для входов: 1.5мм2 (16 AWG) для выходов: 2.5 мм2 (12 AWG)
Размеры корпуса	106.25 × 90.2 × 57.5 мм (6 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес (включая шлейф)	274 гр.
Температурный диапазон	от -40°С до +85°С

* Дополнительный цифровой порт доступен только при подключении к контроллерам MegaD-2561 V4 и MegaD-32H.
При подключении к контроллерам MegaD-2561 V3 на данной клемме напряжение 3.3В.

NO (нормально разомкнутый контакт, Normal Open)
NC (нормально замкнутый контакт, Normal Closed)

* При использовании модуля с контроллером MegaD-2561 V4 дополнительный порт имеет индекс P46 (при подключении к разъему XP1) или P47 (при подключении к разъему XP2).
