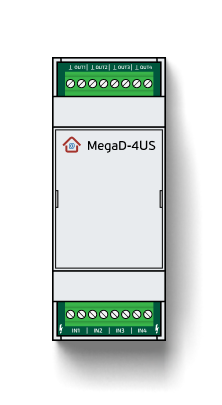

MegaD-4US

Краткая информация и технические характеристики модуля MegaD-4US

MegaD-4US - 4-х канальный датчик напряжения с переключаемым порогом срабатывания.
Данный модуль подключается к любым стандартным и цифровым входам контроллеров или исполнительных модулей.
При подключении важно соблюдать полярность: GND входа на левую клеммы выхода датчика, P входа на правую клемму выхода OUT[1-4].

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Подробный обзор модуля MegaD-4US.

Количество независимых каналов	4
Диапазон входных напряжений
- для постоянного тока	1,2-310В
- для переменного тока (RMS)	1,5-250В
Гальваническая развязка входных и выходных цепей	3750Vrms
Тип выходов	Открытый коллектор
Нагрузочная способность выходов	300 мА / 12 В DC
Время включения (реакции на появление напряжения), не менее	20 мс
Время выключения (реакции на снятие напряжения), не более	450 мс
Переключаемый порог срабатывания для каждого канала
- исполнение MegaD-4US	1,5В / 90В
- исполнение MegaD-4US+	1,5В / 190В
Максимальное сечение провода	1.5мм2 (16 AWG)
Размеры корпуса	36.3 × 90.2 × 57.5 мм (2 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес	62 гр.
Температурный диапазон	от -40°С до +85°С
