MegaD-4CM

Краткая информация и технические характеристики модуля MegaD-4CM

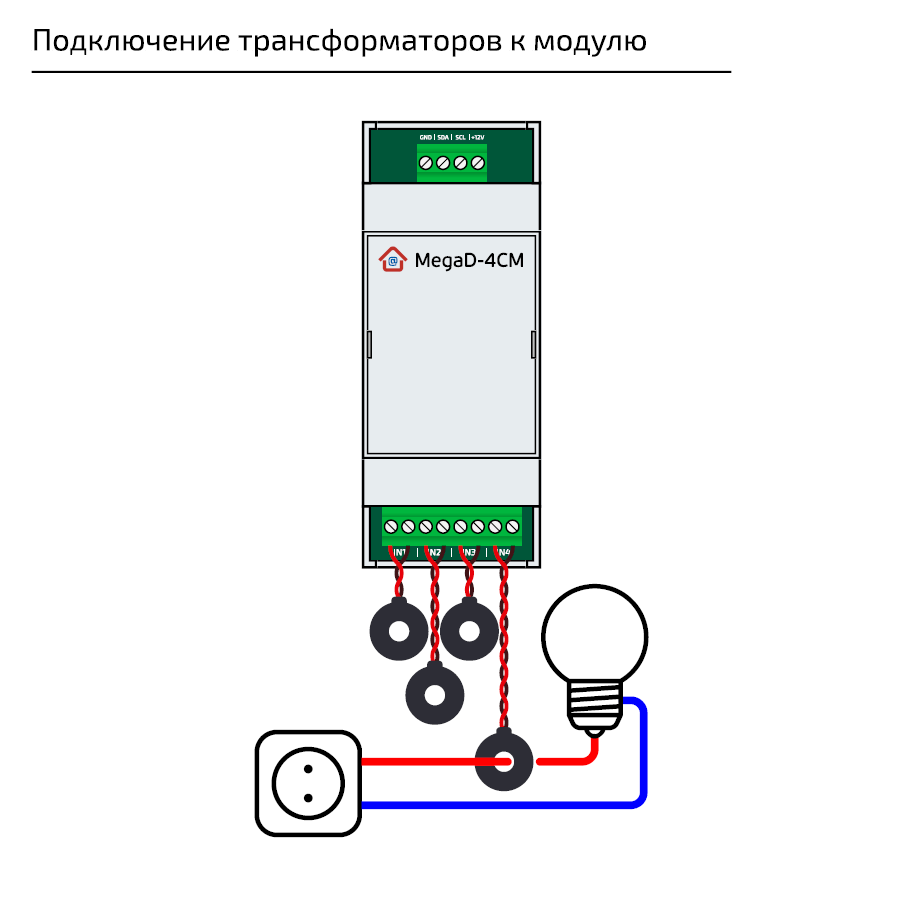

MegaD-4CM - высокоточный 4-х канальный измеритель переменного тока (0.02-63А) с использованием внешних трансформаторов тока 2000:1.

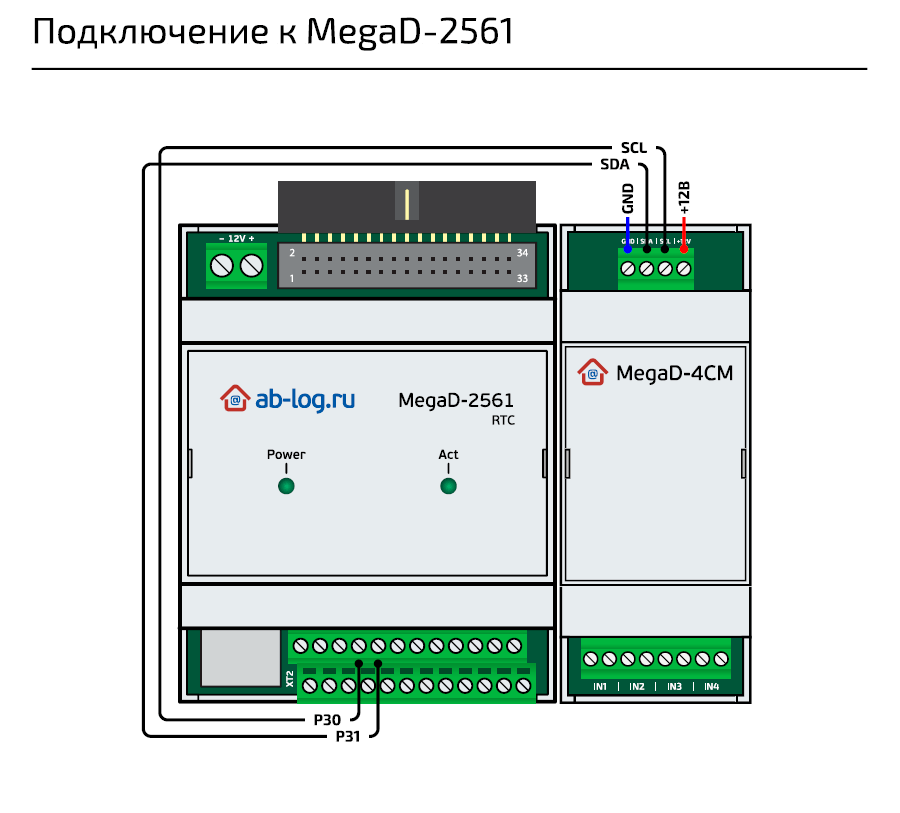

Данный модуль подключается к любым цифровым портам контроллера по шине I2C.

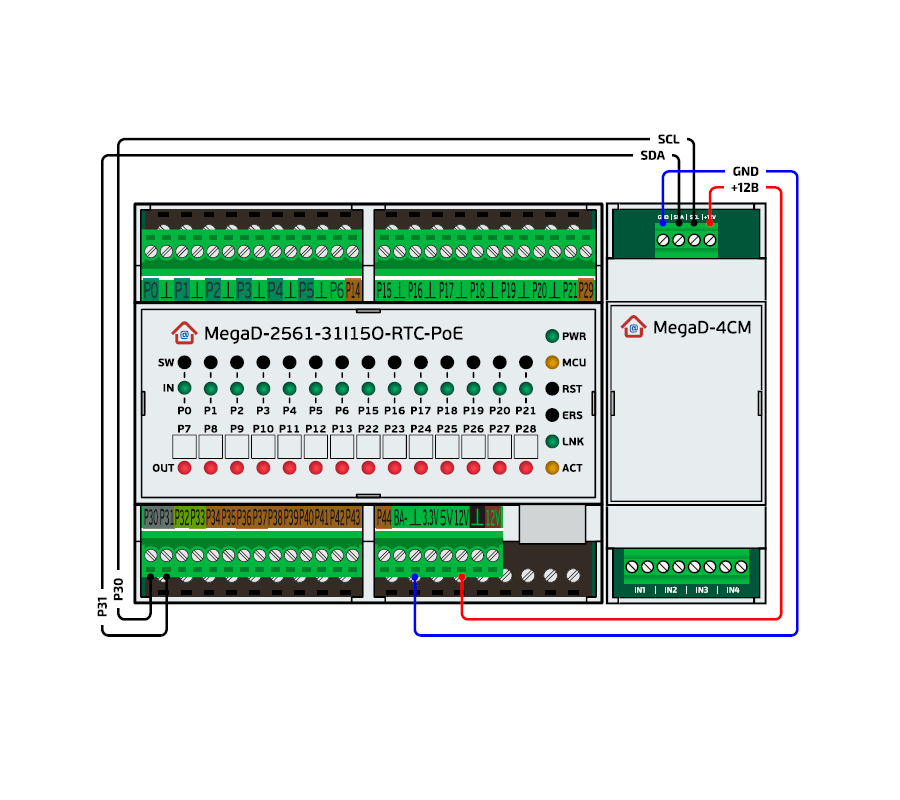

Модуль может подключаться к контроллерам в любом исполнении, в том числе к моноблоку MegaD-2561-31I15O.

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей контроллеров MegaD-2561.
Краткое руководство в PDF-формате.
Подробный обзор модуля.
Изображение модуля в формате SVG.

Тип модуля	расширитель
Интерфейс	I2C (Fast Mode, до 400кГц)
Питание	12В DC
Количество независимых каналов измерения переменного тока	4
Класс точности	0.5S
Диапазон измерений	0.02-63A (AC)
Поддерживаемый коэффициент трансформации тока	2000:1
Максимальное сечение провода	1.5мм2 (16 AWG)
Размеры корпуса	36.3 × 90.2 × 57.5 мм (2 DIN)
Материал корпуса	ABS-пластик UL94 V0 огнестойкий, пожаробезопасный
Вес	60 гр.
Температурный диапазон	от -40°С до +85°С
