MegaD-2561-V4-RTC

Краткая информация и технические характеристики универсального контроллера MegaD-2561-V4-RTC (4-е поколение).

Полная документация - описание принципов работы, функциональных возможностей, протоколов, Web-интерфейса и других особенностей изделия.
Прошивки для контроллеров MegaD-2561, инструкция по перепрошивке, обсуждение прошивки на форуме.

Основное отличие V4 от V3 - 2 дополнительных порта на разъемах XP1/XP2.
В версии V4 на разъемах XP1/XP2 не по 15, а по 16 портов. Таким образом, обеспечивается полная поддержка новых исполнительных модулей MegaD-9I7O-R, MegaD-14-IOR V3 и других.
Отличия V3 от контроллера 2-го поколения MegaD-2561-V2.

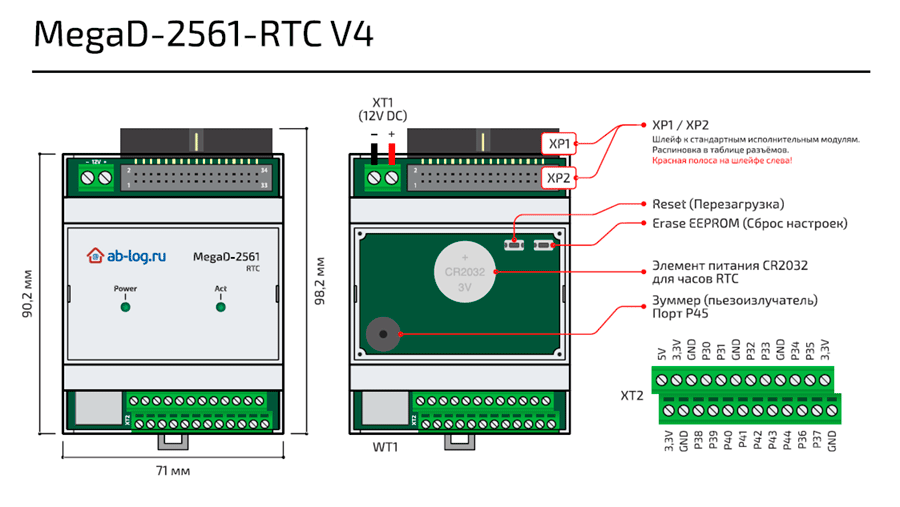

Изображение контроллера в формате SVG.

Краткое руководство в PDF-формате.

* Контроллер MegaD-2561-V4 производится в двух версиях: с микросхемой часов реального времени (версия RTC) и без нее.
В версии без RTC в контроллере отсутствует микросхема часов, держатель и элемент питания CR2032.

Сетевой интерфейс	Ethernet (RJ45)
Питание	DC 12V (+/- 10%)
Потребляемый ток (без учета подключаемых модулей и периферии)	60 мА
Мощность встроенных DC-DC преобразователей +3.3В и 5В	до 3А
Общее количество портов (функциональность определяется исполнительными модулями)	47

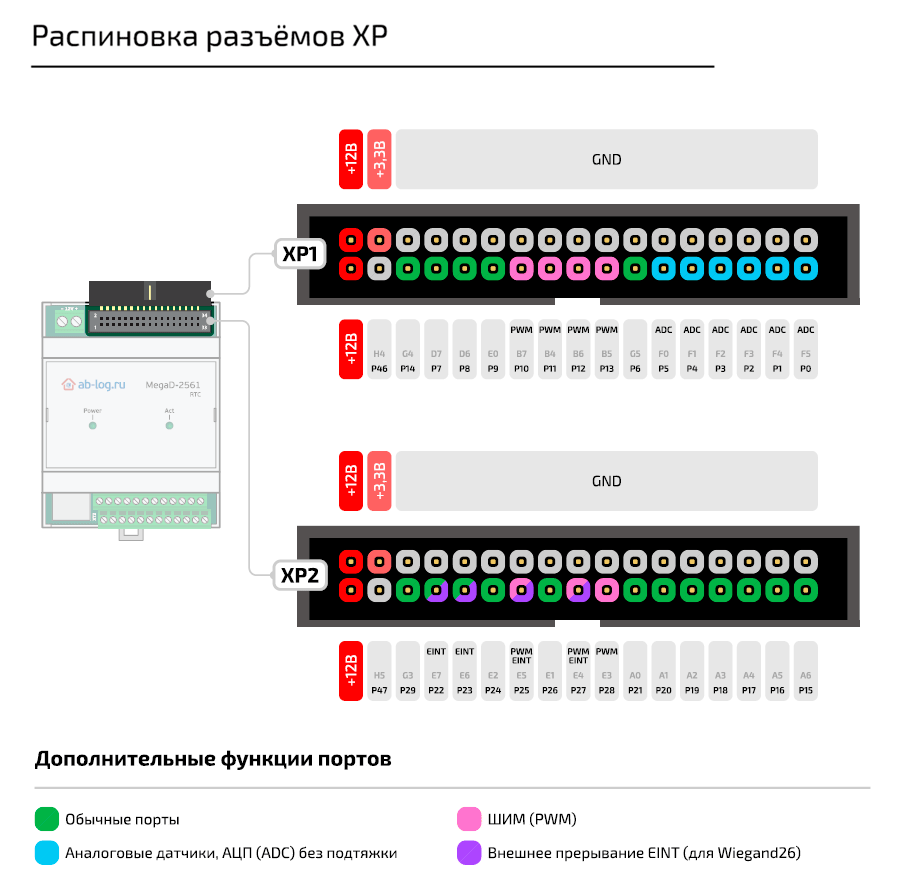

Количество 34-пиновых разъемов для подключения исполнительных модулей	2 (XP1 - 16 портов, XP2 - 16 портов)

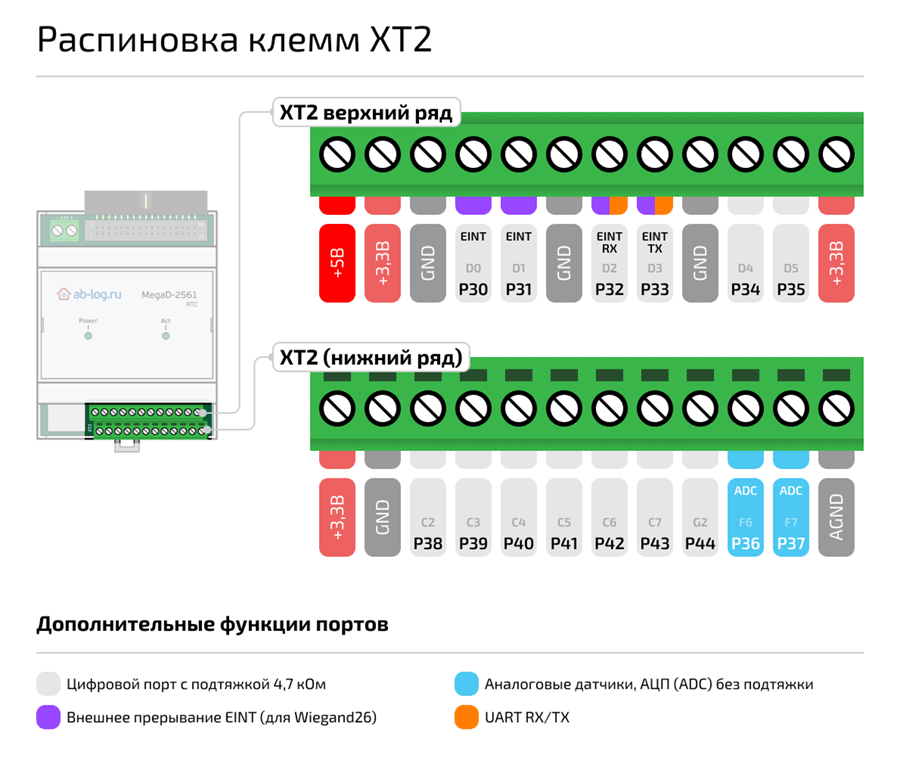

Количество цифровых портов на разъеме XT2	15 (из них 2 с функцией АЦП)
Количество подключаемых расширителей	зависит от количества свободных цифровых портов
Корпус устройства	4DIN (90,2 х 71), негорючий пластик ABS UL94-V0
Температурный диапазон	от -40С до +85С
Вес	151 (RTC) 142 (без RTC)
IP-адрес по умолчанию	192.168.0.14
Строка доступа через браузер по умолчанию	http://192.168.0.14/sec
