Переделка выключателей в кнопки и мини-обзор текущего рынка

27/10/2022 16:54:58

Прошло уже достаточно много времени с тех пор, как в 2014 году я написал статью с подборкой 2-х клавишных выключателей, доступных на тот момент, которые можно было применять в домашней автоматизации. За это время многое изменилось, и практически все коллекции и линейки выключателей, упомянутые в том материале, ушли с российского рынка. Редкие исключения в виде Legrand Valena Life пока еще продаются, но учитывая то, что производятся данные изделия в ЕС, есть все основания предполагать, что рано или поздно складские запасы у дистрибьюторов закончатся. Но значит ли это, что на домашней автоматизации можно ставить крест? Конечно же, нет.

Для подключения к блокам автоматики нужны выключатели без фиксации - кнопки. Разумеется, можно использовать и обычные выключатели. Но функционально традиционные выключатели уступают кнопкам. Например, с обычными выключателями нельзя использовать такие функции как двойной клик, удержание, диммирование. Кроме того, положение такого выключателя ничего не будет говорить о состоянии освещения, ведь включить свет можно выключателем, а выключить с помощью телефона. Особенно странно это будет выглядеть в блоках выключателей, где положение клавиш, к примеру, при полностью выключенном освещении может быть абсолютно произвольным. Поэтому мы рекомендуем кнопки. Во многих линейках электротехнических изделий разных производителей есть 1-клавишные кнопки. Но часто при большом количестве групп освещения этого недостаточно. Нужны как минимум 2-х клавишные кнопки. А вот с этим проблемы...

В данной статье я расскажу, какие решения есть на текущей момент. Вместе с тем, прошу пользователей, которым известны другие варианты, поделиться информацией в комментариях.

Обычный выключатель отличается от кнопки наличием простейшей возвратной пружинки. В подавляющем большинстве случаев в тех сериях электротехнических изделий, в которых доступны одноклавишные кнопки, они отличается от обычных выключателей только наличием установленной пружинки. В этом случае конструктивно 1-клавишные кнопки и 1-клавишные выключатели полностью идентичны. То есть, в обычном выключателе предусмотрено место для установки пружинки, но самой пружинки нет. Достаточно поставить пружинку, чтобы превратить выключатель в кнопку. Нужно только подобрать пружинку. Чаще всего она имеет длину 10-12 мм и диаметр 3-4 мм. Звучит просто, но есть одна засада. Даже если в каталоге серии присутствуют 1-клавишные кнопки, в выключателях с двумя клавишами мест под пружинки зачастую не предусмотрено. К счастью, существуют производители и серии, в которых установка пружинок все же возможна не только в 1-клавишные, но и в 2-х клавишные выключетели.

LK Studio

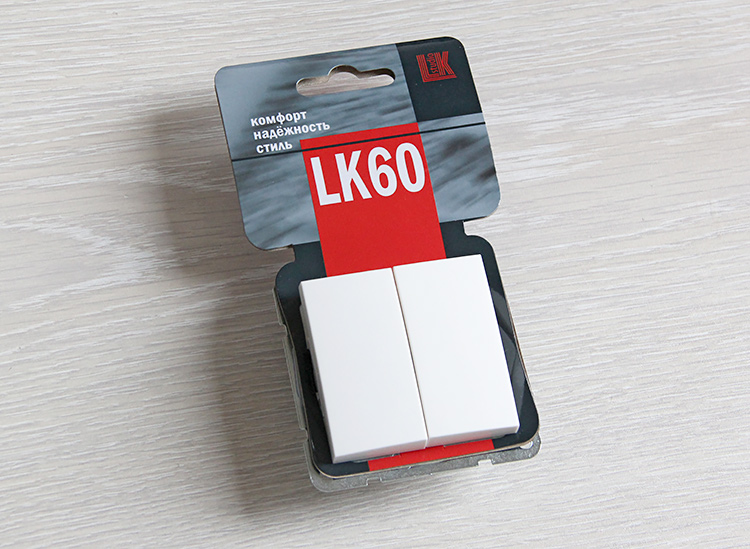

LK60. На стиле...

Во всех выключателях данного российско-китайского производителя места под установку пружинок предусмотрены. Для примера возьму серию LK60 по одной очень важной причине. В данной серии предлагаются не только 2-х клавишные, но и 3-х клавишные выключатели, что вообще говоря, большая редкость. Бренд LK Studio российский, но производятся LK60 в Китае предприятием Lumi Legend Electrical Co., Ltd. Для выключателей LK Studio производитель предлагает родные пружинки 12x3 мм

Для апгрейда простого выключателя в кнопку необходимо только снять лицевые клавиши и установить пружинки в специальные посадочные места.

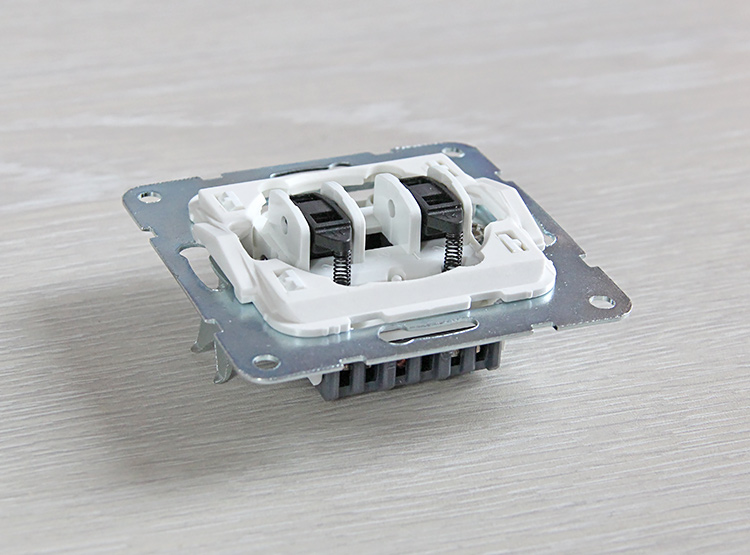

2-х кнопочный выключатель с установленными штатными пружинками

Процесс установки пружинок достаточно простой и не требует особенной квалификации или специального инструмента. Тем не менее, немного приспособиться, приноровиться все же потребуется. Сначала пружинки могут отскакивать и улетать. Но после нескольких неудачных попыток появится необходимый опыт, который позволит ставить и снимать пружинки за пару секунд.

Важный нюанс. 1-клавишный выключатель в LK60 конструктивно унифицирован с 2-х клавишным, поэтому мест для пружинок два и пружинки требуется тоже две. Если поставить только одну, то выключатель будет работать ненадежно.

Еще одно наблюдение. Если вместо родной стальной черной пружинки размером 12х3 поставить пружинку из нержавейки 10х4 (которая в принципе также встает в штатное посадочное место), то выключатель будет работать чуть мягче, а если такую же размером 10х3, то еще и тише. Но тут у разных людей, пожалуй, разные предпочтения. Многию любят, чтобы щелчек был четким, а нажатие с точки зрения тактильных ощущений внятным. В этом плане при подборе выключателей имеет смысл поэкспериментировать с разными пружинками, чтобы выбрать для себя наиболее комфортный вариант.

Legrand Etika и Legrand Structura

Французская компания Legrand давно и прочно обосновалась в России и даже открыла здесь производство некоторых серий электроустановочных изделий. Так, например, выключатели серии Etika производятся на российском предприятии. У Etika есть сестра-близнец - это Legrand Structura. Но если изделия линейки Legrand Etika можно найти у разных поставщиков, то Legrand Structura только во французской же сети магазинов для дома Леруа Мерлен. Вероятнее всего, это специальная серия только для данного ретейлера. Конструктивно выключатели двух этих серий - полные копии и отличаются только цветом суппорта и формой клавиш. У Structura они ровные и прямоугольные, а у Etika скругленные и слегка изогнутые. По сравнению с большинством других выключателей, в том числе и от самой Legrand, суппорта Etika и Structura целиком выполнены не из металла, а из пластика. Даже места крепления винтов, что может вызывать некоторые вопросы по поводу прочности и долговечности. В текущий момент проблем с поставками выключателей Etika и Structura не наблюдается. Российское производство существенно снижает риски того, что изделия данных серий исчезнут с полок магазинов, но 100% гарантии сам по себе этот факт не дает, так как владелец бренда - компания, как это сейчас называется, из недружественной страны.

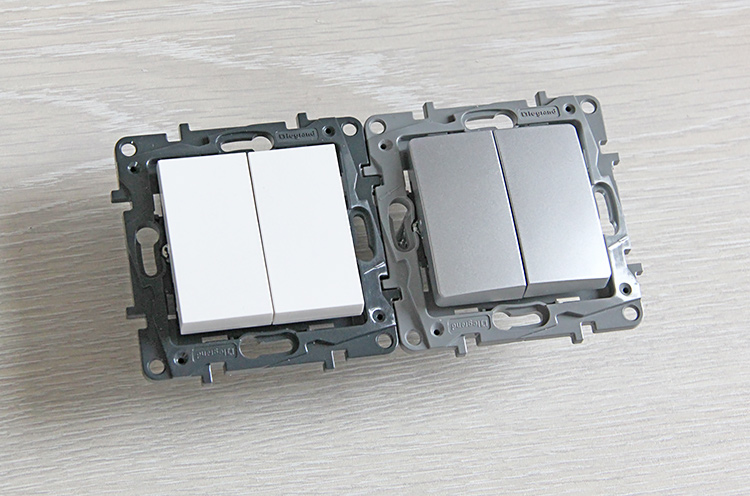

Legrand Structura цвет белый (слева) и Etika цвет алюминий (справа)

Установка пружинок в выключатели Etika и Structura в целом схожа с тем, как это делается в LK60. Также требуется только снять лицевые клавиши и немного потренироваться, поискав при этом разлетающиеся пружинки под столом. Отличие от LK60 в том, что в Etika подходят только пружинки диаметром 4 мм. Пружинки из нержавейки размером 10x4 встают хорошо и работают вполне приемлемо. Лучше для данных выключателей подошли бы пружинки от Schneider Electric S520299, так как при схожих габаритах они чуть жестче. Но к сожалению они делаются в Испании и в настоящее время в Россию не поставляются. По той же причине российскому потребителю пришлось распрощаться с серией Unica от SE.

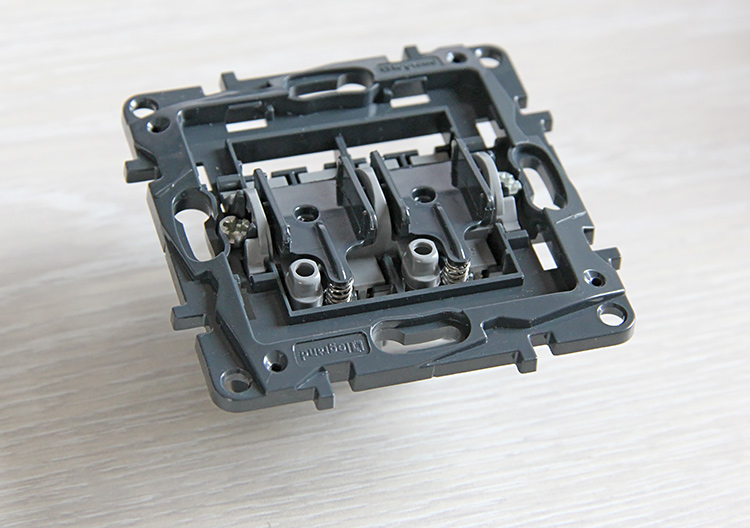

2-х клавишный переключатель Legrand Etika/Structura с установленными пружинками 10х4

Самое важное про Etika с Structura. В 2-х клавишных выключателях мест под установку пружинок нет! Нужны не выключатели, а переключатели. По какой-то неведомой причине конструкция переключателей отличается и в ней предусмотрены посадочные места для возвратных пружин. Не перепутайте. Еще раз - не выключатели, а переключатели! Например, артикул белого 2-х клавишного переключателя Structura: 764060, а белого переключателя Etika: 672212. И да, они дороже простых выключателей. Поскольку у переключателей на каждую клавишу 3 зажимных контакта, подключать к автоматике нужно, например, контакты 1 - L для первой клавишы и 2 - L для второй. То есть, нижние зажимы 2B и 2A не используются.

Legrand Valena

Valena - это классика. Изделия данной серии представлены на российском рынке уже более 15 лет и отличаются качеством исполнения, современным дизайном, высокой надежностью и что немаловажно демократичной ценой. Ну, я лично использую эту серию в своем доме, наряду с ABB Busch Jaeger (пока-пока). Сейчас Valena все еще продается, но сколько эта серия продержится в наших магазинах неизвестно. Ведь делаются выключатели в Португалии.

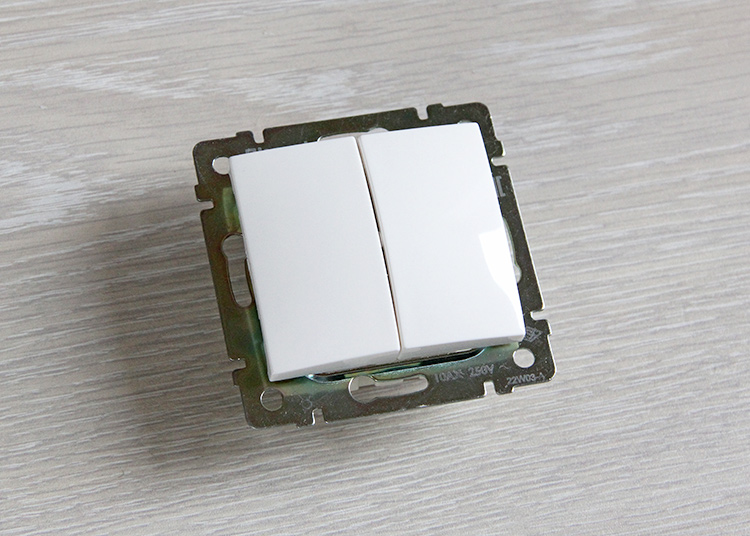

Legrand Valena Classic

В серии Valena (а речь идет о классической серии, не о Life) есть штатные одноклавишные кнопки, но нет 2-х клавишных. Хотя конструктивно поставить пружинки в 2-х клавишные выключатели все-таки возможно. Правда, такая модификация намного сложнее по сравнению с апгрейдом Etika/Structura или LK60, так как требуется абсолютно полная разборка выключателя. Один выключатель вы, очевидно, разломаете, но с последующими проблем быть не должно.

В центре качелек штатные пружины механизма переключения
Возвратные пружины 10х3 установлены на фото сверху ближе к краю переключателей

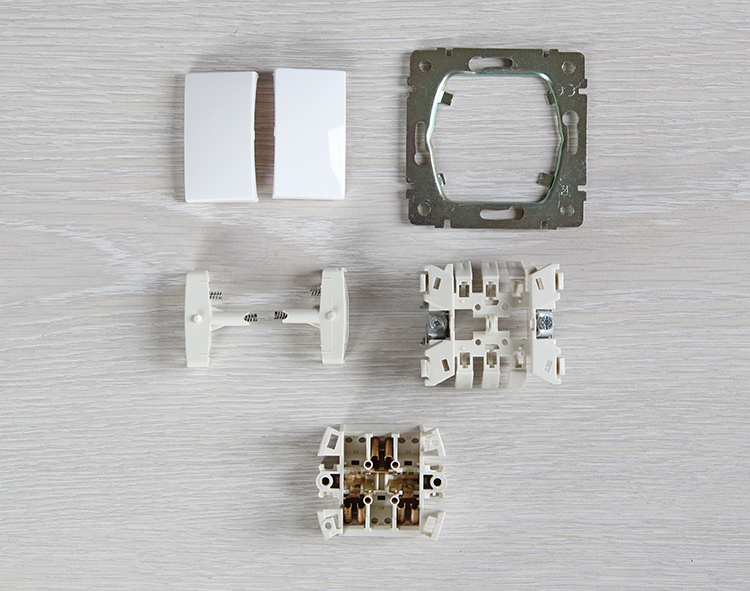

Для того, чтобы поставить пружинки в Legrand Valena требуется:

• Снять лицевые клавиши
• Снять металлический суппорт. Он отщелкивается.
• Разъединить верхнюю и нижнюю часть механизма. Все также на защелках.
• Снять пластиковые качельки (на которые крепятся лицевые клавиши). Обратите внимание, что одна пружинка, которая нужна для работы механизма, там уже есть.
• Установить дополнительные возвратные пружинки 10х3 и поставить качельки на место
• Обратно соединить верхнюю и нижнюю часть механизма, умудрившись попасть штатной пружинкой механизма в выступ контактной пластины механизма. Это самое сложное.
• Установить суппорт

В целом ничего сложного, если разобраться как именно отщелкиваются различные части выключателя и научиться попадать пружинкой механизма в контактные пластины. С первого раза точно не выйдет. Нужна тренировка.

OneKeyElectro

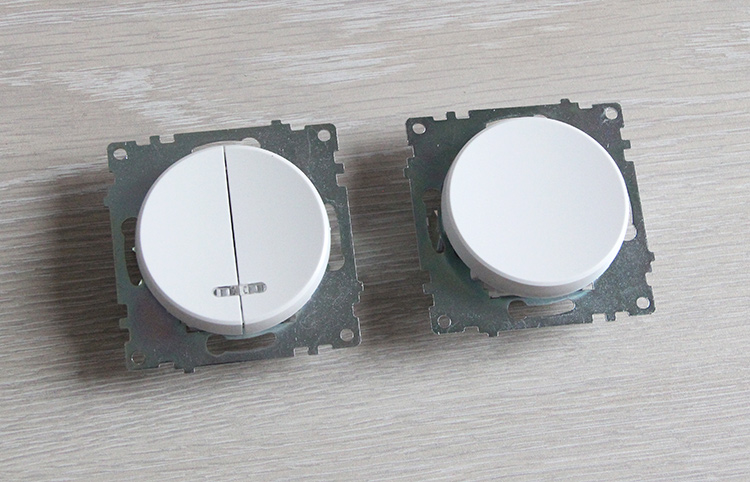

OneKeyElectro - еще один российский бренд, предлагающий продукцию китайского производства. В данном случае производителем выступает Вэньчжоу Гуйпай Электрик Лтд. Для нас эти изделия интересны тем, что во всех выключателях предусмотрены посадочные места под пружинки. А еще это, пожалуй, одни из самых дешевых выключателей, которые можно переделать в кнопки. Правда, есть бочка дегтя.

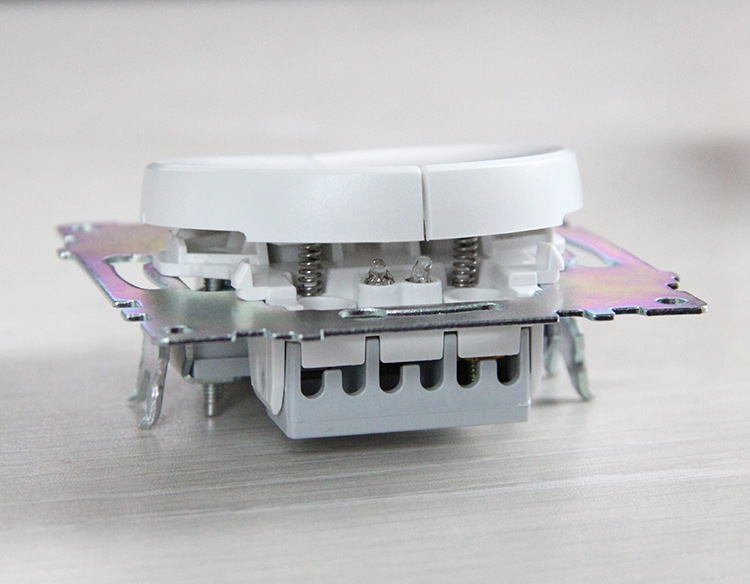

С данными выключателями совместимы только пружинки из нержавейки размером 10х3 или 10х4. Черные пружинки от LK Studio не подходят - двухклавишный выключатель работает с ними ненадежно. Пружинки 10х4 нажимаются чуть мягче, чем 10х3. Теперь, что касается дегтя.

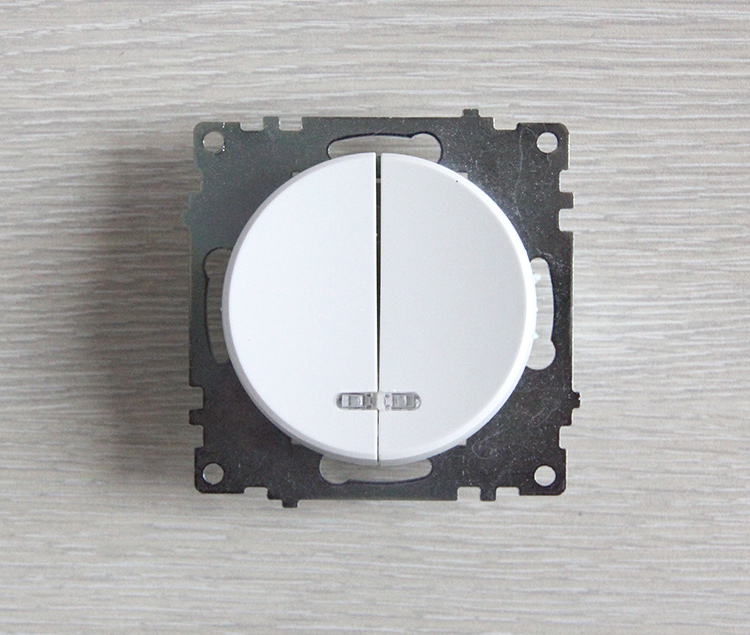

Качество проектирования и изготовления данных выключателей довольно среднее. Это проявляется в разных мелочах. Например, если несколько раз понажимать двухклавишный выключатель с установленными пружинками, то лицевые панели влавиш сверху расходятся как на фото выше. И это не зависит от типа или жесткости пружинок. Конструктивный недостаток. Этого эффекта по понятным причинам нет у одноклавишных выключателей. Далее, как правильно отметил в комментариях Sheredeka, механизм собран так, что после установки пружинок выключатель по умолчанию находится в замкнутом состоянии. А нажатие на кнопку размыкает контакты. Почему? Хорошо было бы задать вопрос ООО "Электросистемы и технологии", которые, согласно информации на упаковке, контролируют производство данной продукции на фабрике в г. Вэньчжоу. Механизм придется переворачивать, а это существенно усложняет апгрейд выключателей. Ну и если поискать информацию на данные выключатели в Интернете, то можно найти обилие негативных отзывов. Как говорится, хорошо и дешево бывает, но редко. Что касается громкости срабатывания данных выключателей с установленными пружинками, то я бы сказал, что звук щелчков довольно стандартный. Едва ли он громче, чем у Legrand или LK60.

Systeme Electric (Schneider Electric) AltasDesign

В комментариях к данной статье Антон обратил внимание, что 2-х клавшиная кнопка появилась в коллекции AtlasDesign от Schneider Electric. Таким образом, в данный момент в этой серии есть как одноклавшиные, так и двухклавишные кнопки с уже установленными заводскими пружинками. Не смотря на то, что выключатели AtlasDesign производятся в России, они некоторое время былы недоступны для заказа. Но теперь данная продукция идет под новым брендом Systeme Electric (вместо Schneider Electric) и снова поставляется дистрибьютерам.

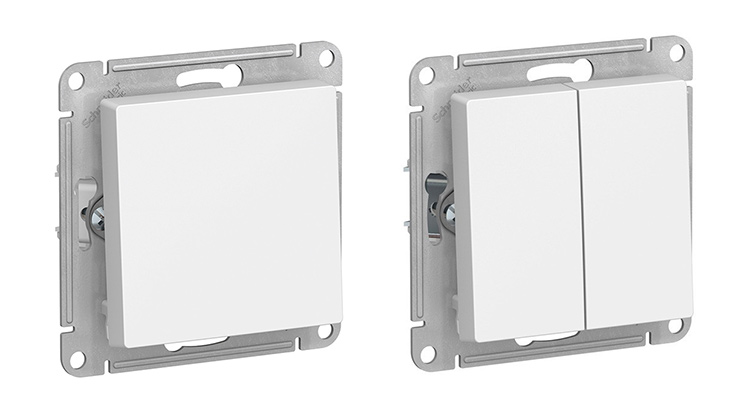

Изображения кнопок AltasDesign с сайта производителя

Хотел бы еще раз попросить пользователей, которые знают о существовании других доступных выключателей, поддающиеся апгрейду, сообщать об этом в комментариях.



Автор: Andrey_B
Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.

---

Добавить комментарий:

Имя

Е-mail(необязательно, не отображается на сайте)

Комментарий

---

Сортировка комментариев: Последние сверху | Первые сверху

2026-10-15 22:27:00 | Роман
вот здесь описал как я поизвращался над превращением переключателя в двойной выключатель качелку с возвратом в центральное положение. https:/mastergrad.com/forums/t212532-legrand-etika/?page=12post7390572

2026-10-13 01:54:43 | Роман
иннтересно бы еще знать переключатели в качельные кнопки превращаются? насколько я понял что LK Studio с другой сторны нет места под пружину и надо колхозить, вопрос будет ли держаться посередине или как пойдет.
исходная задача качелка для жалюзи в правой части кнопка в левой( яля диммер легранд - чтоб в аду вертел для их конструкторов сделали - 50 диммеров у всех клавиши поотлетали).
пока нашел только 4400104 4400181 4400151 4400114 модульные типа для жалюзи, вот то же у них интересно в выключатель хотя бы можно пружинку вставить

2026-04-24 22:05:09 | Алексей
А меня все мучает вопрос - почему не сделают уже кто-нибудь норм линейку с тактовыми кнопками? Вон SE для Сбера же сделали, только всадили туда ещё электроники. Просил их сделать то же самое но без электроники - упёрлись.... Не видят рынки сбыта (слепни!)

2024-04-18 12:49:54 | Andrey_B
Родион, у AtlasDesign есть родные кнопки со штатными пружинками. Артикул: ATN000115

2024-04-18 11:21:24 | Родион
Друзья! Какую пружинку ставите в одноклавишный AtlasDesign?

2023-09-27 17:10:38 | Andrey_B
Антон, спасибо, попробую.

2023-09-26 11:29:53 | Антон
у AtlasDesign появились двухклавишные выключатели с самовозвратом ATN000117

2023-07-11 19:56:01 | Артём
Кто-нибудь пробовал вставлять пружинки в AtlasDesign?

2023-07-02 22:15:34 | Роман
Использовал ли кто-нибудь кнопки с двумя нажатиями - отдельно верх и низ? Как в приводах для жалюзи. На таких кнопках можно более гибкую логику собирать.

2023-06-15 11:32:59 | Advent
Если кто-то так же ищет готовое кнопочное/модульное решение с отдельной подсветкой - обратите внимание на DKC Avanti. Куча цветов, куча рамок, много чего в наличии. Например двойной кнопочный выключатель 4400154. Подсветку (диод на проводах как в легранде) для которого можно отдельно докупить (440000L - белая 220В / 440000S - синяя 220В) и собрать по нужной схеме. Себе заказал пощупать, если будет что добавить - допишу.

2023-05-31 10:26:21 | Марат
А никто не встречал накладные включатели, в которые можно пружину добавить?
У LK-Studio есть включатель с артикулом 811104 ( https:/lkstudio.ru/STANDARD/vyklyuchateli-klavishnye/vyklyuchatel-dvuhklavishnyj )
Но нигде не нашел ее в разобранном виде.

2023-05-10 23:10:02 | Андрей
А похоже переделке с использованием пружинок также подвержен продающийся в леруа переключатели Simon 24. Я купил один на пробу, на первый взгляд штатное место есть. В ближайшее время постараюсь подтвердить/опровергнуть.

2023-04-24 21:05:49 | Евгений
У LK60 обнаружилась проблема. От солнечного света желтеют белые кнопки и розетки, а рамки не подвержены эту изъяну.

2023-04-23 16:06:27 | Andrey_B
Владимир, это прекрасно, но Schneider Electric ушел с российского рынка, а потому сейчас в продаже нет ни выключателей Unica, ни пружинок к ним.

2023-04-23 13:14:29 | Владимир
Весь дом в Schneider Electrics UNICA обычные с фиксацией, переделал за копейки, купив пружинки Schneider Electric S520299.

2023-04-04 08:42:40 | Alef
серия SEDNA от Schneider Electrics - имеются штатные одноклавишные кнопки, всё легко переставляется в двухклавишные переключатели.

2022-12-15 22:56:05 | Sheredeka
OneKey Electro, серия Florence - Покупал обычные (одно и двух клавишные) и переделывал под пружинку. Правда если просто поставить - то получается "всегда нажатый" вариант, по этому приходилось переворачивать внутренний механизм.
Вариант очень дешевый получился и достаточно симпатичный. Но буду менять, т.к. слишком громкая работа, не всегда отрабатывает на клике - приходится поглубже вдавливать кнопку. в остальном решение достойное.

2022-12-13 20:35:01 | Андрей
у меня вся квартира на "NILSON TOURAN сер. " . Там тоже есть выступ который держит пружину. Пружины использовал от лазерных картриджей (размер не подскажу, подбирал методом тыка)

2022-11-26 19:39:04 | Олег
Вот только закончил переделывать выключатели ЭРА 12. Переделывал с помощью пружинок 2,4&215;5,5 мм https:/www.vseinstrumenti.ru/stanki/promyshlennye-komponenty/pruzhiny/szhatiya/stamo/din-2098-i-2098r-0-4x2-4x5-5x5-5-nerzhaveyuschaya-stal-vi4780/
Если кто найдет дешевле пружинки, то желательно чуть длиннее - 2,4&215;6 мм, т.к. немного растягивал для надежной работы (нерастянутые в некоторых выключателях иногда залипали)

2022-11-17 18:17:22 | Олег
Выключатели Werkel, внутри механизм один в один Legrand Valena,
двух/одноклавишные выключатели спокойно можно переделать в кнопку. Широкий набор механизмов и рамок в современном дизайне. Изначально смотрел серию LK80, но все каталожные позиции есть.

2022-11-16 17:46:40 | Andrey_B
Андрей, насколько я помню, в обычных двухклавишных выключателях Legrand Inspiria (а также Atlasdesign) мест под установку пружинок нет. А вот переключатели пока не смотрел.

2022-11-16 14:51:46 | Андрей
А был опыт установки пружин на двухклавишные выключатели Legrand Inspiria?

2022-11-13 13:36:23 | Taurus
OneKey Electro, серия Florence. Для одноклавишных выключателей есть вариант с самовозвратом. Хотя в каталоге производителя они не указаны.
Производитель представлен эксклюзивно в Leroy Merlen + на Ozon (сейчас большие скидки).
Фото выключателя с пружинкой: https:/cdn.leroymerlin.ru/lmru/image/upload/v1653303926/b_white,c_pad,d_photoiscoming.png,f_auto,h_2000,q_auto,w_2000/lmcode/JltdfUyHjUWYrnnO3QgSbw/84684130_05.png
Как приедет пара таких - напишу можно ли переделать двойные выключатели и озвучу параметры пружинки.

2022-10-28 11:17:53 | Ruslan
Очень актуальная статья!
Поскольку у себя пока везде ставлю двухклавишные LK60, то укажу артикулы для бежевого цвета:
861101 -- механизм с выключателями;
864101 -- рамка 1-постовая, бежевая;
864201 -- рамка 2-постовая, бежевая;
868700 -- пружина для выключателя.
