MegaD-8I7O-X - сменные реле в сокетах и съемные клеммники

12/10/2020 14:25:14

Семейство MegaD-8I7O для контроллеров MegaD-2561 было представлено до текущего момента следующими модулями:

• MegaD-8I7O-R - 7 релейных выходов (10А), 7 стандартных входов, 1 цифровой порт
• MegaD-8I7O-S - 7 симисторных выходов (230В/1.4А), 7 стандартных входов, 1 цифровой порт
• MegaD-8I7O-SD - 7 симисторных выходов (230В/1.4А), из которых 3 диммеры, 7 стандартных входов, 1 цифровой порт

Все этим модули имеют жесткую конфигурацию выходов, а реле и симисторы впаяны в плату.
Вместе с тем, пользователи высоко оценили идеи, реализованные в моноблоке MegaD-2561-31I15O-RTC-POE.
В моноблоке все выходы организованы с помощью сокетов, в каждый из которых можно установить по своему усмотрению сменные модули:

• реле HF115F-I (16А), механическое реле, любые типы нагрузок
• симистор (230В/2А), электронное реле, только для переменного тока
• диммер (230В/2А), для светодиодных ламп и ламп накаливания, только для переменного тока
• мосфет (12-24В/8А), для управления светодиодными лентами, для постоянного тока
• перемычка
• модуль 0-10В
• модуль 4-20мА

Наличие сокетов позволяет не только собрать свою конфигурацию выходов, но и быстро заменить сменный модуль в случае выхода из строя, не прибегая к услугам сервиса.
В связи с этим было решено начать производство нового модуля MegaD-8I7O-X, в котором на выходах также смонтировать сокеты.

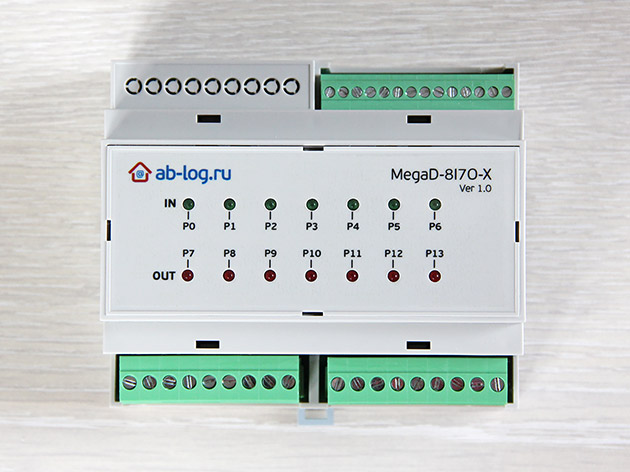

Исполнительный модуль MegaD-8I7O-X

Новый модуль продолжает развитие линейки исполнительных модулей MegaD-8I7O. В нем также реализованы 7 стандартных входов с опторазвязкой для подключения кнопок, выключателей, герконов, датчиков протечки, пожарных извещателей, датчиков напряжения, тока и других датчиков с выходом типа "открытый коллектор". В нем по-прежнему присутствует цифровой порт, который можно использовать, например, для подключения шины 1-wire: датчиков DS18B20, модулей MegaD-2W и MegaD-2RW. Но в отличие от уже существующих блоков данного семейства, в новом MegaD-8I7O-X на выходных каналах установлены сокеты для сменных модулей.

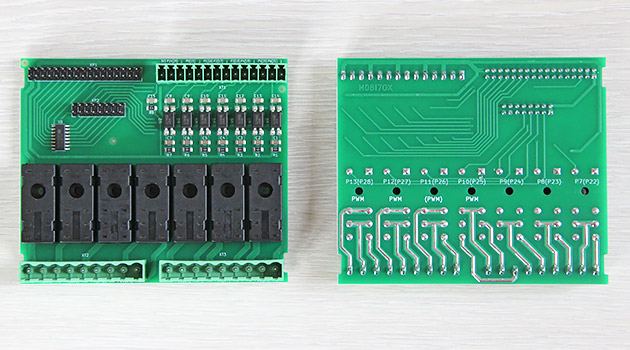

Основная плата MegaD-8I7O-X

Силовые дорожки на линии автоматического монтажа дополнительно усилены припоем. Это позволяет использовать реле Hongfa HF115F-I, рассчитанное на ток до 16А.
В сокеты можно устанавливать любые вышеперечисленные сменные модули, предназначенные для использования с моноблоком MegaD-2561-24I14O-RTC-POE.
В зависимости от того, к какому разъему контроллера подключен модуль, в него можно установить 4 диммера (разъем XP1) или 3 диммера (разъем XP2). Каналы, в которые можно установить диммеры, помечены на плате надписью "PWM". Это связано с тем, что в контроллере только 7 собственных аппаратных ШИМ каналов и они разнесены по разъемам XP1/XP2. Остальные модули можно устанавливать в любой комбинации.

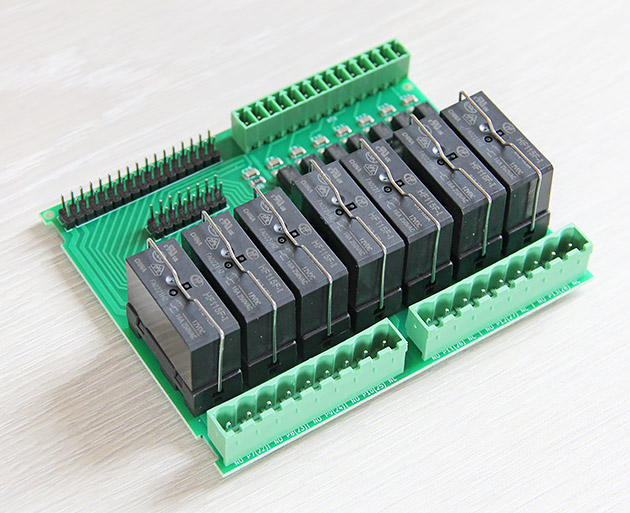

Дополнительное крепление реле

В процессе транспортировки или монтажа реле в сокетах могут смещаться, что потенциально способно снизить надежность контакта. Чтобы этого не происходило, модуль MegaD-8I7O-X снабжается специальными держателями, фиксирующими реле и предотвращающими их смещение. Дополнительное крепление других модулей (симисторов, диммеров, мосфетов, перемычек) предусмотрено с помощью нейлоновых винтов.

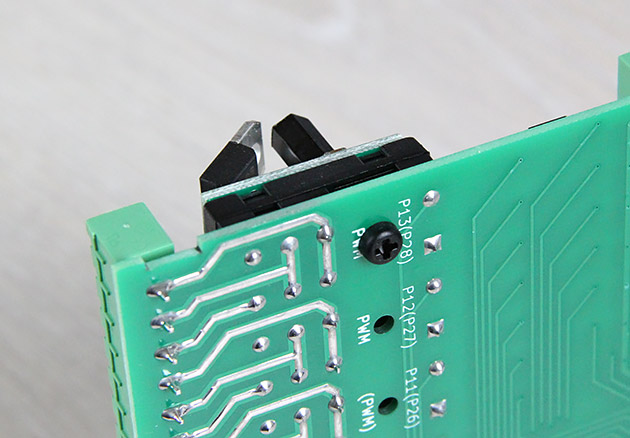

Крепление модулей

Каждый модуль для сокета снабжены пластиковой втулкой (стойкой), в которую вкручен винт. В нижней же плате MegaD-8I7O-X предусмотрены отверстия. Для гарантированной фиксации модуля в сокете винт в стойку необходимо закрутить через отверстие в плате. Данный опциональный способ крепления обеспечивает еще более надежный контакт модуля с разъемами сокета.

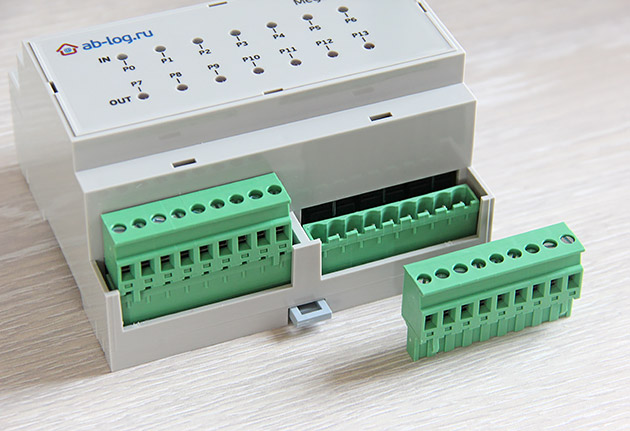

Съемные клеммники

Для удобства обслуживания в модуле установлены качественные фирменные клеммники Degson. Это позволяет осуществлять замену сменных модулей или изменение конфигурации выходов без откручивания от клеммников проводки.
Максимальное сечение провода для входов: 16AWG (до 1,5мм2)
Максимальное сечение провода для выходов: 12AWG (2,5-3,3мм2)

Важно отметить, что модуль MegaD-8I7O-X можно подключать не только к контроллеру MegaD-2561, но и к RaspberryPi с помощью шилда RPi-MegaD-Adapter.
Это делает возможным использование доступных сменных модулей моноблока (реле, симисторы, диммеры, мосфеты и т.д.) с RPi и другими микрокомпьютерами, совместимыми с "малиной" в части распиновки разъема GPIO.

По умолчанию в MegaD-8I7O-X установлены реле. Возможна как поставка дополнительных сменных модулей или реле отдельно, так и установка любых модулей в нужной конфигурации.
